锂离子电池用碳纳米管复合导电剂 TNCC,锂离子电池用碳纳米管复合导电剂 TNCC价格,新产品 - 产品介绍

产品介绍

您当前位置：中国科学院成都有机化学有限公司 > 产品介绍 > 新产品锂离子电池用碳纳米管复合导电剂

产品编号: TNCC

TNCC 技术数据 (pdf)(下载)

碳纳米管用作锂离子电池电极材料导电剂，1-2%的添加量就能在电极中形成完整的导电网络，且所形成的导电网络不会在电池的充放电过程中因为电极材料的膨胀与收缩而断裂，避免了商品锂离子电池在充放电过程中因为导电网络的破坏而引起的容量下降。

我公司经过5年多的系统研究，开发出锂离子电池用碳纳米管复合导电剂，从根本上解决了碳纳米管在电极材料中的分散难题，并且能够更有效地改善锂离子电池的电极膜片的加工性能，延长锂离子电池循环寿命一倍以上，提高电极膜片的压实密度约10%。

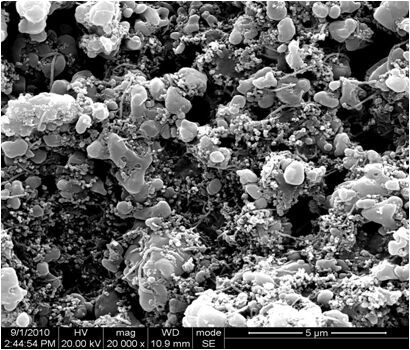

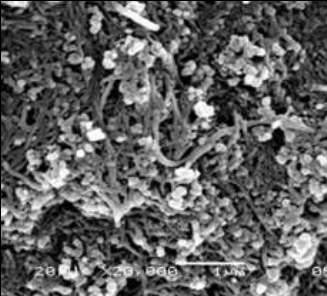

碳纳米管复合导电剂的SEM照片

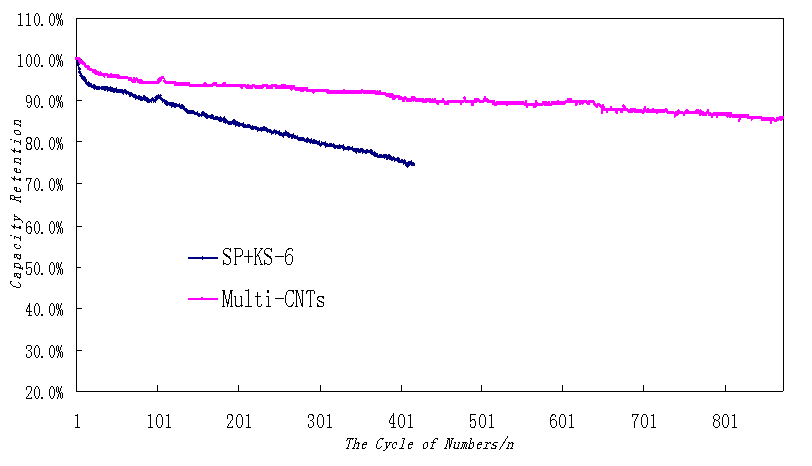

采用不同导电剂的700mAh锂离子循环性能

产品名称	锂离子电池用CNT_S复合导电剂-TNCC
规格项目	外观	黑色粉末
	粒径（d₅₀）	50~80nm
	管长	10～15um
	比表面积	80m²/g
	PH值	＜9
	售价	￥1000/kg
使用说明	该产品可用于锂离子电池正极和负极，油性和水性体系均可，使用时先在纯溶剂（NMP或水）中充分分散（高速搅拌2～3h），再加入粘结剂高速搅拌1h左右，最后加入活性物质搅拌4～5h。添加量正极2～3％（质量比），负极1～2％（质量比）为宜，具体添加量以所使用的活性物质类别和厂家自身工艺为准。若做高倍率电池，添加量适当增加。
